Hvordan sette opp PDF-generering som systemoppgave
Oversikt
Appen kan generere PDF som en standard systemoppgave du legger til som et steg i prosessen.
Tidligere lå ikke denne funksjonaliteten i en systemoppgave, men var bakt inn i den generelle koden for å endre prosesssteg. Dersom du satte opp appen før versjon 8.9, bør du deaktivere funksjonaliteten som kjører utenfor prosessdefinisjonen.
Det gjør du ved å slå av “enablePdfGeneration” på alle datatyper.
Fordeler med å migrere til systemoppgave:
- Du kan prøve på nytt dersom PDF-genereringen feiler, uten å kjøre “process next” på nytt. Det unngår utilsiktede sideeffekter.
- Du kan lage flere PDF-er fra én oppgave, eller slå sammen flere oppgaver til én PDF.
- I fremtiden kan PDF-generering kjøre som bakgrunnsjobb, med automatiske forsøk og bedre skalering.
Oppsett

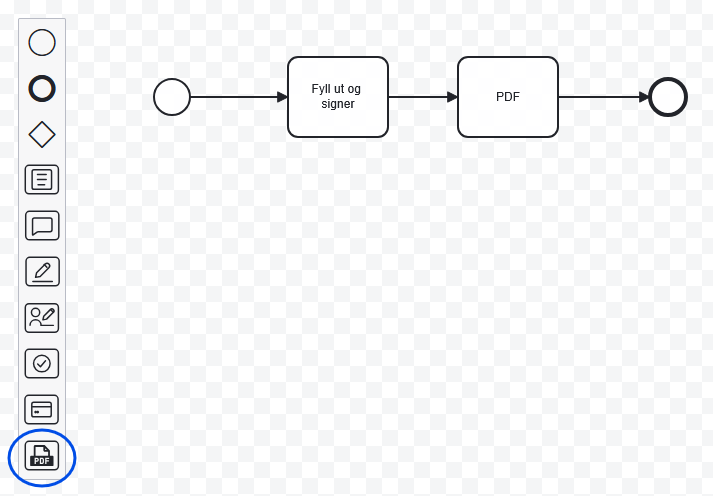

Du kan bruke arbeidsflyt-fanen i Altinn Studio for å legge til en PDF-systemoppgave.
Dra og slipp PDF-systemoppgaven dit i prosessen der du ønsker å generere en PDF, ofte rett etter en dataoppgave.

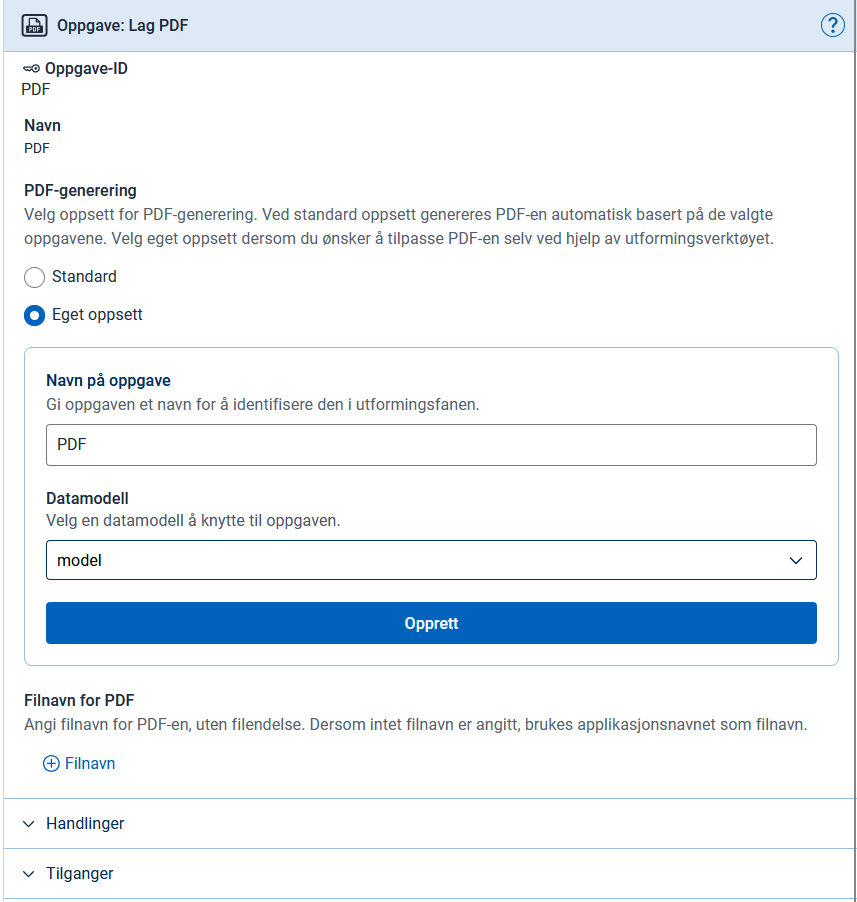

Når du har plassert oppgaven, åpner et konfigurasjonspanel seg til høyre i skjermbildet. Der velger du mellom to tilnærminger: standard eller egendefinert PDF.
Velger du dette alternativet, angir du hvilke tidligere oppgaver som skal inngå i PDF-en. Innholdet bygger på komponentene i de valgte oppgavene, vist i oppsummeringsmodus. Denne funksjonen tar ikke hensyn til pdfLayoutName-konfigurasjon i Settings.json.
Altinn Studio setter inn en systemoppgave i process.bpmn. Resultatet kan avvike noe fra eksempelet nedenfor.
App/config/process/process.bpmn<bpmn:serviceTask id="Pdf" name="PDF">
<bpmn:extensionElements>
<altinn:taskExtension>
<altinn:taskType>pdf</altinn:taskType>
<altinn:actions>
<altinn:action>reject</altinn:action> <!-- Legges til via Handlinger, dersom man skal kunne f.eks. gå tilbake. -->
</altinn:actions>
<altinn:pdfConfig>
<altinn:filenameTextResourceKey>pdfFileName</altinn:filenameTextResourceKey>
<altinn:autoPdfTaskIds>
<altinn:taskId>Task_Utfylling1</altinn:taskId>
</altinn:autoPdfTaskIds>
</altinn:pdfConfig>
</altinn:taskExtension>
</bpmn:extensionElements>
<bpmn:incoming>Flow_0er70tq</bpmn:incoming>
<bpmn:outgoing>Flow_19ikt1z</bpmn:outgoing>
</bpmn:serviceTask>
Velger du dette alternativet, kan du selv bestemme innholdet i PDF-en ved å definere et eget layout-set for PDF-systemoppgaven.
Du oppgir først et navn for layout-settet og velger deretter en datamodell som standardmodell for settet. Du kan f.eks. velge modellen til en av oppgavene som inngår i PDF-en.
Altinn Studio setter inn en systemoppgave i process.bpmn og genererer layout-set-filene, men uten innhold i PdfLayout.json.
App/config/process/process.bpmn<bpmn:serviceTask id="Pdf" name="PDF">
<bpmn:extensionElements>
<altinn:taskExtension>
<altinn:taskType>pdf</altinn:taskType>
<altinn:actions>
<altinn:action>reject</altinn:action> <!-- Legges til via Handlinger, dersom man skal kunne f.eks. gå tilbake. -->
</altinn:actions>
<altinn:pdfConfig>
<altinn:filenameTextResourceKey>pdfFileName</altinn:filenameTextResourceKey>
</altinn:pdfConfig>
</altinn:taskExtension>
</bpmn:extensionElements>
<bpmn:incoming>SequenceFlow_0c458hu</bpmn:incoming>
<bpmn:outgoing>SequenceFlow_5assd2s</bpmn:outgoing>
</bpmn:serviceTask>
Layout-set
PDF-systemoppgaven trenger et eget layout-set for å definere innholdet. Bruker du arbeidsflyt-editoren, genererer Altinn Studio dette automatisk. Da trenger du bare å redigere innholdet i PdfLayout.json.
Filene og mappestrukturen skal se omtrent slik ut:
App/ui/
├── layout-sets.json
├── form/
│ ├── Settings.json
│ └── layouts/
│ └── ...
└── Pdf/
├── Settings.json
└── layouts/
├── PdfLayout.json
└── ServiceTask.json
layout-sets.json
App/ui/layout-sets.json{
"$schema": "https://altinncdn.no/toolkits/altinn-app-frontend/4/schemas/json/layout/layout-sets.schema.v1.json",
"sets": [
{
"id": "form",
"dataType": "model",
"tasks": [
"Task_Utfylling1"
]
},
{
"id": "Pdf",
"dataType": "model",
"tasks": [
"Pdf"
]
}
],
"uiSettings": {
"taskNavigation": [
{
"taskId": "Task_Utfylling1",
"name": "Utfylling"
},
{
"type": "receipt"
}
]
}
}
Settings.json
App/ui/Pdf/Settings.json{
"$schema": "https://altinncdn.no/schemas/json/layout/layoutSettings.schema.v1.json",
"pages": {
"pdfLayoutName": "PdfLayout",
"order": [
"ServiceTask"
]
}
}
PdfLayout.json
I denne filen definerer du innholdet i PDF-en. Du bruker typisk Summary2-komponenten, enten mot enkeltkomponenter eller mot hele sider og layout-set.
App/ui/Pdf/layouts/PdfLayout.json{
"$schema": "https://altinncdn.no/toolkits/altinn-app-frontend/4/schemas/json/layout/layout.schema.v1.json",
"data": {
"layout": [
{
"id": "InstanceInformation",
"type": "InstanceInformation"
},
{
"id": "SummaryTaskUtfylling1",
"type": "Summary2",
"target": {
"type": "layoutSet",
"taskId": "Task_Utfylling1"
}
}
]
}
}
ServiceTask.json
Denne layout-filen viser innhold til brukeren dersom PDF-genereringen feiler, for eksempel feilmeldinger eller instruksjoner. Tilpass gjerne.
Dersom du vil la brukeren avbryte systemoppgaven, f.eks. for å gå tilbake til forrige oppgave, må du legge til reject-handlingen i prosessdefinisjonen (se XML-eksemplene over) og gi rettigheter til handlingen i appens tilgangspolicy. Hvor brukeren sendes videre, avhenger av sekvensflytene i BPMN-prosessen.
App/ui/Pdf/layouts/ServiceTask.json{
"$schema": "https://altinncdn.no/schemas/json/layout/layout.schema.v1.json",
"data": {
"layout": [
{
"size": "L",
"id": "service-task-title",
"type": "Header",
"textResourceBindings": {
"title": "service_task_custom_pdf_default.title"
}
},
{
"id": "service-task-body",
"type": "Paragraph",
"textResourceBindings": {
"title": "service_task_custom_pdf_default.body"
}
},
{
"id": "service-task-help-text",
"type": "Paragraph",
"textResourceBindings": {
"title": "service_task_custom_pdf_default.help_text"
}
},
{
"id": "service-task-button-group",
"type": "ButtonGroup",
"children": [
"service-task-retry-button",
"service-task-back-button"
]
},
{
"id": "service-task-retry-button",
"type": "Button",
"textResourceBindings": {
"title": "service_task_custom_pdf_default.retry_button"
}
},
{
"id": "service-task-back-button",
"type": "ActionButton",
"textResourceBindings": {
"title": "service_task_custom_pdf_default.back_button"
},
"action": "reject",
"buttonStyle": "secondary"
}
]
}
}
Filnavn
Det er valgfritt å inkludere <altinn:filenameTextResourceKey>. Her oppgir du en tekstressursnøkkel som brukes som filnavn, med støtte for språk og variabler. Utelater du den, får PDF-en applikasjonens navn som filnavn.
{
"id": "pdfFileName",
"value": "Mitt filnavn {0}",
"variables": [
{
"key": "EtDatamodellfelt",
"dataSource": "dataModel.model"
}
]
}
dataModel.default. Du må bruke den faktiske ID-en til datamodellen, f.eks. dataModel.model.Test
Fyll ut skjemaet og gå videre. Når du når PDF-systemoppgaven i arbeidsflyten, genererer appen PDF-en og går automatisk videre til neste steg i prosessen, for eksempel kvittering.
Feilsøking
Dersom du får feilmelding om at systemoppgaven feilet under PDF-generering, kan du åpne skjemaet i appen og legge til query-parameteren pdf=1. Da ser du det samme innholdet som PDF-en skulle ha vist, og eventuelle feilmeldinger.
